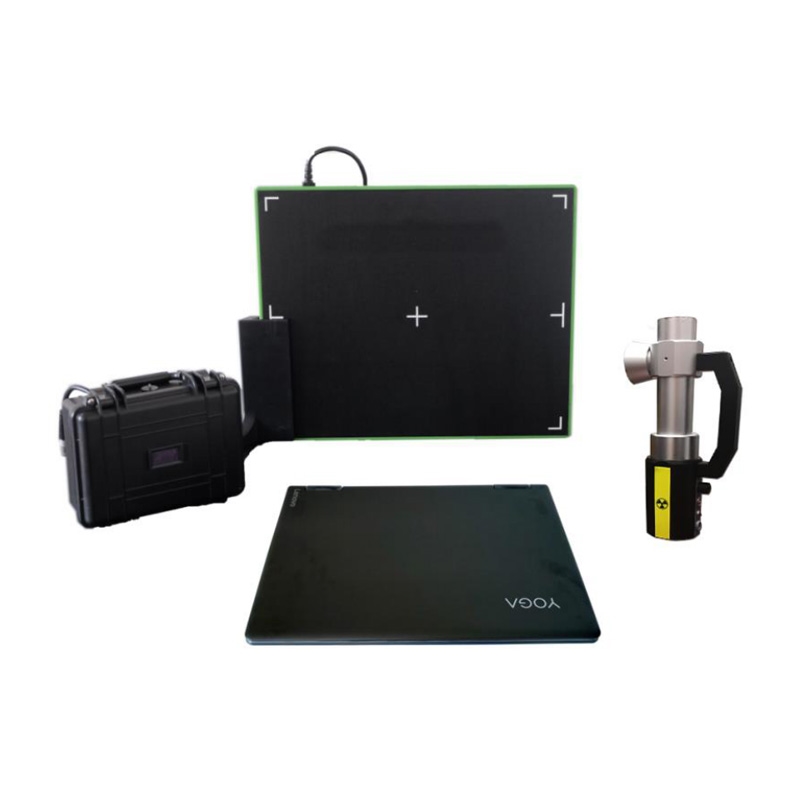

高清超薄便攜式X光機

一、產品簡介：

ZT-HD800高清超薄便攜式X射線檢查儀是一款非常超薄、輕便并且圖像質量高清的X射線成像系統，是我公司專門為安檢、排爆、物品鑒定等特殊需求而設計研發的。

二、應用范圍、場景：

? 警務人員以及軍事戰地人員在安檢、排爆、偵查等現場，對可疑物（槍支器械、毒品、匕首等物品）進行透視觀察，排除危險有害物品（炸藥、爆炸定時裝置、槍械等管制器具），增加執法人員的工作效率，降低執法人員的危險系數，

? 法醫尸檢，檢查尸體中是否有異物，便于取出肌肉里的異物時明確方位等。

? 技偵、海關、郵電、物流安全檢查等。

三、產品獨有的特點：

  1.高清：像素點：0.01mm，圖像分辨率大于：5600X3600，遠高于同類產品。

  2. 超?。撼上癜?/span>1.5cm，可在狹小的空間內不移動可疑物體，便可以進行安全檢查；

  3. 便攜：成像板僅有3.2kg，單手提攜非常輕松。

  4. 大屏、觸控、操作簡單、方便。

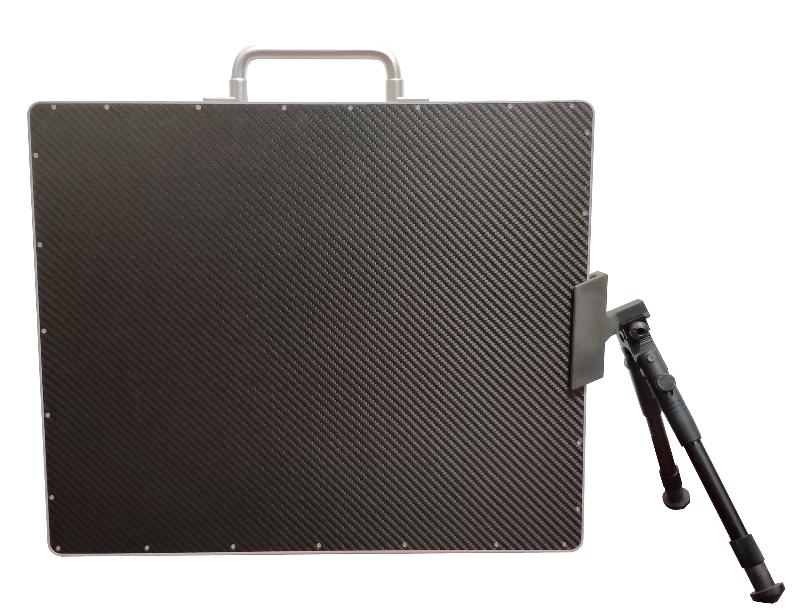

四、成像板技術參數：

（1）有效面積大于：430mm x 350mm

（2）外形尺寸小于：460mmx380mmx15mm

（3）厚度小于：15mm

（4）重量小于：3.2kg

（5）像素尺寸小于：150μm

（6）圖像分辨率大于：5600X3600

（7）底部盲區不大于15mm，左、右盲都小于15mm。

（8）配備折疊磁吸把手。

（9）具有電池電量顯示，便于充電、維護、保養。

（10）連續工作時長：使用可充電電池，連續工作時間5小時以上；使用交流電可無限制持續工作

（11）圖像動態范圍：16比特，65536灰度級

（12）同步方式：F2AED或手動控制

（13）有線通信：兼容百兆、千兆以太網（GbitE）

（14）無線通信：兩種方式2.4G及5.8G

（15）保護材料：高強度碳纖維板

五、x光機技術參數:

（1）重量：2.3kg；

（2）電源：充電16.8伏鋰電池

（3）X射線源尺寸：356mmx160mmx90mm

（4）輸出電壓：80KV恒流；

（5）X 射線穿透力：可穿透120mm鋁板,20mm鋼板

（6）X光源焦點尺寸：Φ0.5mm；

（7）有線和無線控制

六、軟件及筆記本參數：

（1）全屏觸控操作，通過手指的開合操作就可以實現放大、縮小、灰度、亮度等圖像處理的調節。

特點：本套系統可兼容世面上所有光源，供使用者選擇

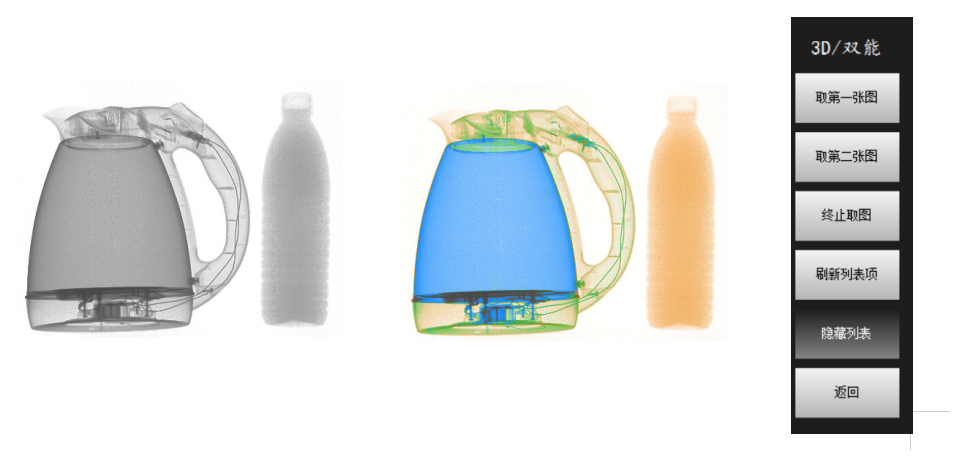

●雙能成像

雙能量輸出，可快速區分有機物/無機物，對各種危險物品進行快速觀察和分析。

雙能取圖以不同能量進行二次取圖成像，系統會對兩次能量下的圖像進行計算分析融合，最終獲得雙能物質分類后的圖像。

●3D成像

3D立體成像，可實現3D立體感，輔助區分被測物內部結構及連線的層次及前后位置關系；

點擊3D/雙能取圖后，即可進入取圖界面

   設備擺置好位置后，點擊取第一張圖，此時設備工作；等待屏幕下方提示時（獲取第二張圖），此時設備不工作，移動光機距離3CM左右，移動完畢后點擊獲取第二張圖，此時設備工作，等待回傳3D效果圖；配帶上3D眼睛，即可觀察圖片3D效果。

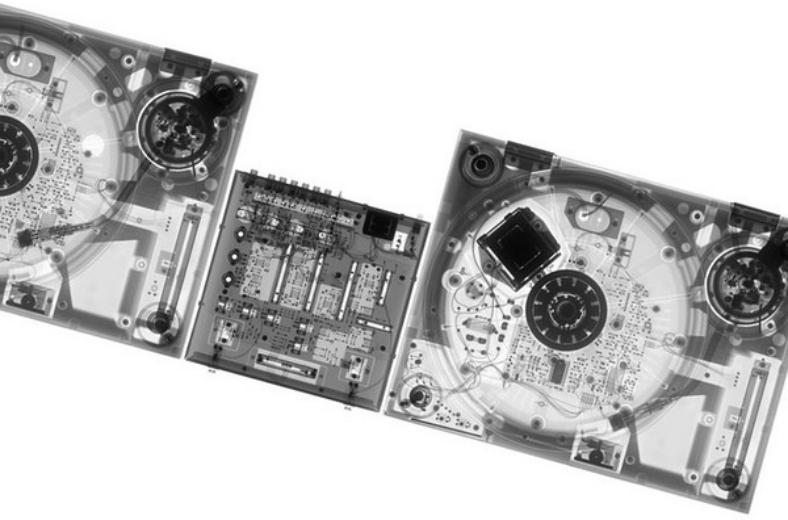

●多圖拼接

點擊多圖拼接按鍵，即進去界面

點擊坐上角添加圖片，即可添加需要拼接的圖片，添加完成后“預覽”為合并效果圖，點擊單張圖片可通過移動來調節圖片位置，縮放可調節圖片大小，根據所需要求還可旋轉。

效果圖：

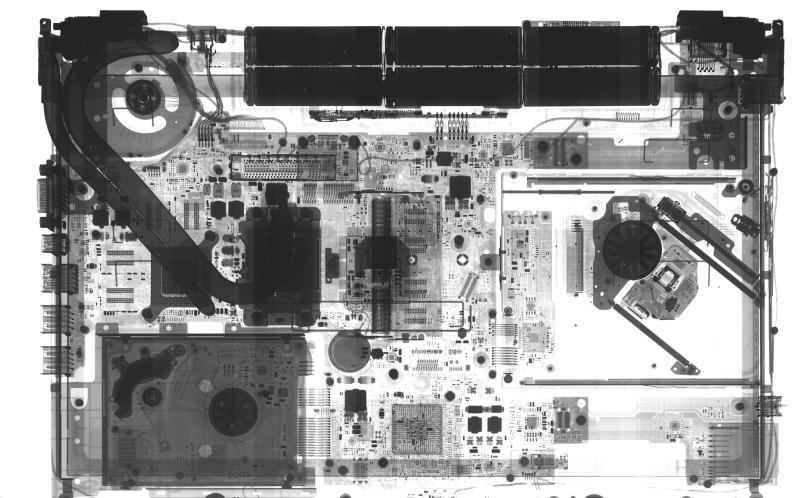

被拍物：筆記本整體圖

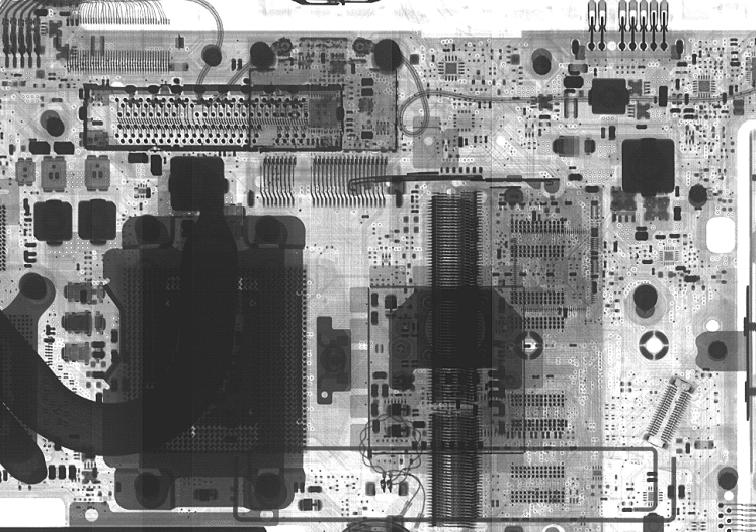

被拍筆記本局部圖：
